مگنت پیکاپ یا دورسنج ( magnetic pickup)

مگنت پیکاپ یا دورسنج ( magnetic pickup)
تاریخ:
۲۲ اسفند ۱۴۰۰

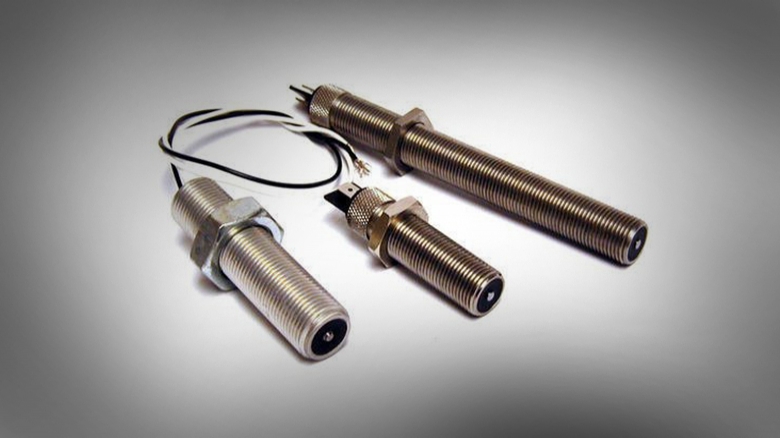

سنسورهای سرعت پیکاپ مغناطیسی (MPU) حرکت مکانیکی فلایویل موتور/روتور روتاری ولو را به ولتاژ AC بدون نیروی خارجی تبدیل می کند. هر بار که دنده فلایویل و یا زائده روتاری ولو از نزدیک قطعه قطب مرکزی می گذرد، سیگنالی را برای اندازه گیری دور (RPM) موتور ارسال می کند.

کاربرد سنسور پیکاپ مغناطیسی چیست؟

سنسورهای پیک آپ مغناطیسی روی چرخ فلایویل موتور دیزل نصب می شوند. این سنسور برای اندازه گیری دور موتور/ روتور در روتاری ولو، برای استفاده توسط سوئیچ سرعت در یک سیستم حفاظت از سرعت بیش از حد خودکار یا کنترل دور استفاده می شود. پیکاپ مغناطیسی یک تغییر ناگهانی در میدان مغناطیسی ناشی از بیرون زدگی فلزی دندانه های فلزی روی فلایویل موتور و یا زائده شافت روتور روتاری ولو را حس می کند.

سنسور پیکاپ چگونه کار می کند؟

سنسور پیکاپ مغناطیسی که در حین کار به عنوان سنسور القایی هم شناخته می شود؛ بنابر اثر القایی سیم پیچ سنسور، ولتاژ نوسانی تولید می کند (یک نوع سیگنال موج سینوسی (~) ولتاژ AC). به ازای هر دندانه ای که از کنار پایه سنسور می گذرد یک نوسان کامل ایجاد می شود.

چگونه یک پیکاپ مغناطیسی روی یک ژنراتور کار می کند؟

پیکاپ مغناطیسی یک ژنراتور AC است؛ که معمولاً در محفظه فلایویل یک موتور احتراق داخلی نصب می شود و یا در بدنه روتاری ولو در مجاورت شافت روتور قرار می گیرد. به گونه ای که هر بار که دندانه دنده / زائده از انتهای سنسور عبور می کند؛ یک پالس ولتاژ ایجاد کند.

چگونه یک پیکاپ مغناطیسی را تنظیم می کنید؟

تنظیم گپ (فاصله)
پیکاپ مغناطیسی را در محل قلاویز شده وارد کنید و تا زمانی که روی سطح دنده مماس شود، بچرخانید. سپس سنسور را به اندازه 1/4، 1/2 و یا 3/4 دور در خلاف جهت عقربه های ساعت، بچرخانید؛ دقت کنید فاصله سر مگنت پیکاپ با دنده /زائده کمتر از 0.45 میلیمتر نشود.


چگونه یک سنسور پیکاپ مغناطیسی را تعمیر کنیم؟

  1. کابل را کوتاه کنید یا نوع سنسور را تغییر دهید.
  2. بررسی کنید که دنده مذکور از مواد آهنی ساخته شده باشد.
  3. بررسی کنید که دنده مذکور گام مناسبی برای سنسور دارد.
  4. گپ (فاصله) هوایی بین سنسور و دنده را بررسی کنید.
  5. بررسی کنید که دنده با سرعت صحیح حرکت می کند.
  6. ولتاژ و فرکانس خروجی را بررسی کنید.

چگونه پیکاپ های مغناطیسی را با مولتی متر تست می کنیم؟

در جایی که پیکاپ جدا از مجموعه ماژول است، می توانید با استفاده از اهم متر پیکاپ را بررسی کنید. سیم های اهم متر را به 2 سیم پیکاپ وصل کنید. اگر مقاومتی بین 50 تا 200 اهم را نشان داد، پیکاپ به درستی کار می کند.

آیا یک پیکاپ مغناطیسی می تواند خراب شود؟

سیم پیچ های پیکاپ گاهاً از کار می‌افتند، اما اغلب آنها متغیر هستند: در زمان سرد کار می‌کنند، در زمان گرم قطع می‌شوند و ... . برای تأیید خرابی از یک بررسی ساده اهم‌متر بر روی سیم پیچ استفاده کنید.

وقتی سیم پیچ خراب شود، چه اتفاقی می‌افتد ؟

زمانی که یک سیم پیچ پیکاپ از کار افتاده یا در شرف خرابی باشد، ممکن است باعث از کار افتادن موتور و یا ناتوانی در شتاب گیری پیوسته آن شود؛ زیرا انژکتورهای سوخت به درستی کار نمی کنند.


منبع : https://moviecultists.com
